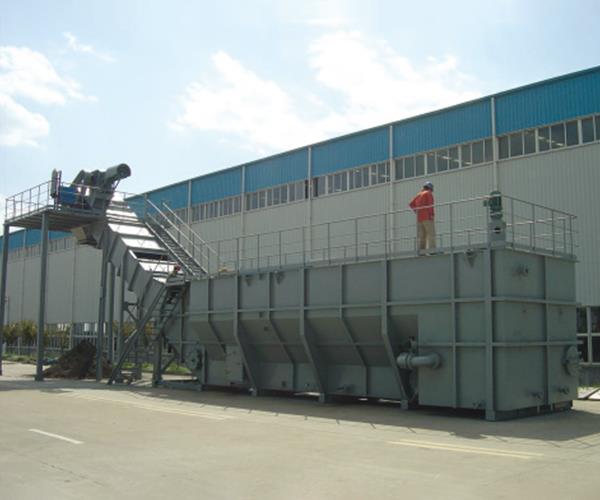

气化炉捞渣机产品说明
编辑:青岛汇成祥电力设备有限公司   发布时间:2020-01-08

  气化炉捞渣机是用于气化锅炉下的一种机械排渣设备,炉渣通过排渣管道落入捞渣机的水槽中,炉渣通过捞渣机刮板排出时仅含有少量水份,炉渣排入粗渣斗,再通过粗渣斗下的气动排渣门将炉渣排入到汽车中将炉渣运走.

  主要结构:

  气化炉捞渣机主要由机体总成、刮板链条总成、导轮总成、托轮总成,链轮主轴总成,尾轮总成,驱动装置,液压张紧装置总成,粗渣斗及电气系统等组成。

  1、机体总成:

  是由16mm厚的16Mn钢板焊接而成,机体侧面有人孔门,顶部设有视孔盖,内部设有爬梯,维修方便。机体底部铺有铸石板。

  2、刮板链条总成:

  刮板链条是捞渣机的主要工作部件,也是易损件。刮板采用三角形结构用16Mn材料焊接而成,两端为叉形结构与圆环链连接,链条为高强度圆环链,安装时要求左右两侧对应的链条长度相同,以防止链条跑偏,出现掉链、卡链现象。特别说明:安装时圆环链接头必须垂直安装.

  3、导轮总成:(包括下导轮,托轮,导向轮)

  各导轮均制作成组件,用螺栓与机体进行连接,更换方便、迅速。导轮的主要作用使刮板链条沿着机体进行有规律的运行。

  4、链条主轴总成:

  链轮主轴总成用滚筒轴支承,两端装有滚动轴承,为了便于维修更换,链轮分为两半,在发生损坏时,可以方便地拆下来进行检修。

  5、尾轮总成:

  尾轮总成由尾轮、轴、轴承和轴承座等组成。

  6、驱动装置总成:

  驱动装置是由摆线减速机带动链轮,再经过链条进行驱动的。
